VIZDesign

이기종 Mechanical CAD의 3D·2D 도면을 하나의 프로젝트로 통합하여
빠르고 정확한 도면 리뷰·검토·의사결정을 지원하는
제조 산업 특화 3D CAD 리뷰 솔루션입니다.

별도 CAD 라이선스 없이 검토 가능 다양한 CAD 데이터 지원
Product Introduction

VIZDesign

이기종 Mechanical CAD 데이터를 변환 없이 통합 검토하고,
설계–품질–생산 간 협업을 지원하는
제조 산업 특화 3D CAD 리뷰 솔루션입니다.

① 이기종 CAD 직접 열람 CATIA, NX, Creo 등 주요 CAD 포맷을 변환 없이 바로 열람
② 3D 모델 측정 & 단면 거리, 면적, 부피 측정 및 단면 생성으로 내부 구조 확인
④ 주석 & 마크업 특정 위치에 의견 기록 및 협업 공유
⑤ 장면 저장 & 이미지 추출 검토 장면 저장, 스냅샷 및 보고 자료 생성
⑥ BOM & 시스템 연동 (Pro) BOM 정보 확인 및 PLM/ERP 연동
③ 간섭 체크 & 비교 (Pro) 어셈블리 간 충돌 검토 및 설계 변경 비교

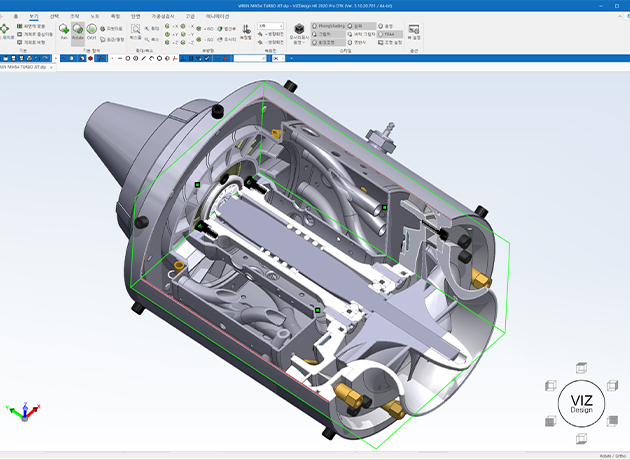

VIZDesign Standard

VIZDesign Standard

경량 3D CAD 뷰어

  • 다양한 CAD 직접 열람
  • 기본 측정 & 단면
  • 3D 파일변환
  • 스냅샷
VIZDesign Pro

VIZDesign Pro

3D 분석 & 협업

  • Standard 기능 +
  • 간섭 체크
  • 어셈블리 비교
  • 다중 단면/슬라이싱
  • 금형 인자 계산
  • BOM 생성
  • 애니메이션 생성

주요 기능

VIZDesign Standard

01

CAD 가져오기

  • STRANDARS, SIEMENS
  • DASSAULT SYSTEMS
  • AUTODESK, PTC, 기타
02

ISO/마우스 키

  • CATIA V5, UGNX
  • Solidworks 버전 지원
03

영역 캡처

  • 빠르게 이미지 생성
  • 음영/숨은선 처리
  • 배경색 선택 가능
04

파일 압축

  • 660개 부품 25초->5초 로딩
  • .viz 형식 저장 시 고압축
05

단일 측정

  • 홀 좌표, 길이(호), 법선 각도
  • 홀 깊이, 직경, 반지름 측정
06

속성 측정

  • 무게, 부피, 표면적, 무게 중심
  • 선형 거리, 두께, 각도 측정
07

단면 작업

  • 다양한 단면 모드 지원
  • 2D 투영 및 DWG/PDF 저장
08

참조 축 변경

  • 법선 축 생성 후 참조 축 변경
  • 기울어진 제품 설정 가능
09

3D 파일 변환

  • VIZ, STP, IGS, STL, OBJ
  • Parasolid, JT, ACIS 등 변환
10

2D 도면 비교

  • 설계 변경 전후 도면 비교
  • 수정 영역 색상화 식별
11

2D 도면 읽기

  • DWG/HPGL 열기 및 측정
  • 2D 부품 목록, 영역 캡처
12

2D 뷰 투영

  • 1각법/3각법 2D 투영
  • DWG/DXF 저장, 숨은선 제거
13

노트 저장

  • 마크업 및 기호 추가
  • 부품 이름 자동 생성
14

부품 검색

  • 어셈블리/바디 검색
  • 모델 트리 엑셀 저장
15

스냅샷

  • 진행 중인 작업 저장
  • 장면 비디오 파일 생성

VIZDesign Pro

16

금형 인자 계산

  • 경계 상자, 투영 면적
  • 무게/부피 자동 계산
17

BOM 자동 생성

  • 어셈블리 데이터 엑셀 저장
  • 템플릿 기반 자동 생성
18

투영 면적 계산

  • 각 평면 투영 면적 계산
  • 내부/외부 면적 별도 표현
19

간섭 테스트

  • 고속 알고리즘 감지
  • 침투/접촉/근접 분류
20

구배 분석

  • 범위별 색상 코드화
  • 마우스 실시간 각도 확인
21

언더컷 계산

  • 발생 영역 색상 표시
  • 실시간 위치 좌표 확인
22

모델 비교

  • 이전 버전과 차이점 비교
  • 색상 시각화
23

3D 애니메이션

  • 속성/카메라 이벤트 활용
  • 타임라인 드래그 앤 드롭
24

자동 분해

  • XY/Z/XYZ 방향 자동 분해
  • 선형 및 구형 모양 지원

제품 비교

기능 및 라이선스 유형 스탠다드 프로
ISO 디스플레이 / 마우스 컨트롤 (CATIA, NX, Solidworks 등) / PMI
치수 측정 (경계 상자, 무게, 부피, 표면적, 구멍, 각도)
단면 작업 (인박스, 박스, 평면)
2D 투영 및 DWG로 저장 / 단면 2D 투영
참조 축 변경, 설정 기능, 이동, 회전, 미러링, 분해
3D 파일 변환 (ACIS, STEP, IGES, JT, Parasolid, STL 등)
2D PRT / CATDrawing 읽기
금형 인자 계산 / BOM 부품 목록 / 투영 면적 계산
간섭 체크 / 구배 분석 / 언더컷 분석
3D 모델 비교 / 자동 분해 / 3D 애니메이션

VIZDesign 지원 포맷

Import Format

Format Version Extensions
ACIS Up to 2023 SAT, SAB
CATIA V4 Up to 4.2.5 MODEL, SESSION, DLV, EXP
CATIA V5 Up to V5_6R2024 CATPRODUCT, CATPART, CATShape, CGR
CATIA V6 / 3D Experience Up to V5_6R2024 3DXML
Creo - Pro/E Pro/E 19.0 to Creo 11.0 ASM, NEU, PRT, XAS, XPR
I-deas Up to 13.x (NX 5), NX I-deas 6 MF1, ARC, UNV, PKG
IFC IFC2x Edition 2, 3 & 4 IFC, IFCZIP
IGES 5.1, 5.2, 5.3 IGS, IGES
Autodesk Inventor Up to 2025 IPT, IAM
GL Transmission Format Version 2.0 only .gltf, .glb
JT Up to V10.9 JT
NX - Unigraphics UG11 to UG18, UG NX, NX5 to NX12, NX1847 to NX2406 PRT
Parasolid Up to 37.0 X_T, X_B, XMT, XMT_TXT
Rhino3D From 4 to 8 3DM
STEP AP 203 E1/E2, AP 214, AP 242 Ed1, Ed2(beta), Ed3(beta) Stp, step, stpz
STEP XML Any Stpx, stpxz
Stereo Lithography All versions .stl
Solid Edge 1 to 20, ST1 to ST10, 2019 to 2024 .par, .asm, .pwd, .psm
Solidworks From 97 up to 2024 .sldprt, .sldasm
U3D ECMA-363 .u3d
VDA-FS Version 1.0 and 2.0 .vda
VRML Version 1.0 and 2.0 .wrt, .vrml
Wavefront OBJ Any .obj
Revit 2015 to 2025 .rvt, rfa
COLLADA ANY DAE
FBX Ascii from 7100 to 7400 Bi. All FBX
Autodesk Autocad 2D Up to AutoCAD 2024 dwg, dxf
Autodesk Autocad 3D Up to AutoCAD 2024 dwg, dxf

Export Format

Format Version Extensions
3MF 1.2.3 .3mf
ACIS 5.0 .sat, .sab
IGES 5.1 .igs, iges
FBX 7400, ASCII or Binary .fbx
GLTF 2.0 .gltf, .glb
JT 8.1, 9.5, 10.0 .jt
Parasolid 12.1 .x_t
Step AP 203 E2, AP 214 E1, AP 242 Ed1, Ed2(beta), Ed3(beta) .stp, step
Stereo Lithography (STL) Any .stl
U3D ECMA-363 .u3d
VRML 1.0 and 2.0 vrml
Wavefront OBJ Any obj

시스템 요구사항

개발 환경

개발 도구
Microsoft Visual Studio 2017
버전 관리 소프트웨어: SVN (Tortoise SVN)
프로그래밍 언어
렌더링/데이터 코어: C/C++ (MFC (Microsoft Foundation Class) V10.0.40219)
애플리케이션 프로그램: C# (Microsoft .NET Framework v4.7.2)

시스템 사양

제품 VIZDesign 스탠다드 & 프로
운영 체제 Microsoft Windows:
・ 제품: Windows 10 이상
・ 플랫폼: x64
소프트웨어 크기 플랫폼 x64 – 501 MB
하드웨어 요구사항
최소: CPU 2GHz 이상 / 메모리 8GB / 하드 디스크 250GB / 비디오 카드 메모리 1024MB
권장: CPU 2GHz 이상 / 메모리 16GB / 하드 디스크 500GB / 비디오 카드 메모리 2048MB

라이선스 구조

노드락 (고정)

단일 장치에서만 사용할 수 있으며 네트워크를 통해 사용할 수 없습니다.

플로팅 (동시 접속)

네트워크의 모든 장치에서 사용할 수 있으며, 구매한 라이선스 수와 동일한 수의 사용자가 동시에 연결하여 사용할 수 있습니다.

무료 체험 신청

지금 바로 VIZDesign의 강력한 기능을 경험해보세요.

별도 CAD 라이선스 없이 검토 가능 다양한 CAD 데이터 지원

회사는 Demo버전 신청 및 지원등을 위해 "이름, 이메일, 휴대폰, 회사명, 주소"등을 이 페이지에서 수집합니다.

자료실

VIZDesign의 최신 매뉴얼과 소개 자료를 확인하세요.

제품 소개 자료

2025.12 업데이트
다운로드

사용자 매뉴얼

상세 사용법 안내
다운로드

제품 데모

기능 시연 영상
다운로드

자주 묻는 질문 (FAQ)

Q1. VIZDesign은 어떤 제품인가요?

VIZDesign은 CATIA, NX, Creo, SolidWorks 등 다양한 CAD 데이터를
별도 변환 없이 열어보고, 측정·단면·주석·협업까지 가능한
제조 산업용 3D CAD 리뷰 솔루션입니다.

Q2. CAD 원본 소프트웨어가 없어도 사용할 수 있나요?

네. VIZDesign은 설계 CAD 라이선스 없이
3D 모델을 열고 검토할 수 있습니다.
설계자가 아닌 품질, 생산, 영업 부서도 바로 활용 가능합니다.

Q3. 설계 변경 비교도 가능한가요?

Pro 버전에서는
설계 변경 전/후 모델을 비교하여
형상 차이와 변경 사항을 시각적으로 확인할 수 있습니다.

Q4. 협력사와 데이터 공유도 가능한가요?

네. VIZDesign은 경량 뷰어 기반이므로
협력사와 3D 모델을 공유하여
설계 검토 및 기술 협의에 활용하기 좋습니다.

Q5. 주석이나 의견 공유도 가능한가요?

Pro 버전에서는 특정 위치에
주석 및 마크업을 남기고,
검토 의견을 팀 간 공유할 수 있습니다.

Q6. 무료 체험이 가능한가요?

네. 무료 체험판을 통해
실제 CAD 데이터를 기준으로
기능을 직접 확인하실 수 있습니다.

Q7. 데모는 어떻게 진행되나요?

보유 중인 CAD 환경과 관심 기능을 기준으로
실제 업무 흐름에 맞춘 온라인 데모를 제공합니다.
단순 제품 설명이 아닌 실무 중심 데모입니다.

Q8. VIZDesign은 어떤 기업에 가장 적합한가요?

CAD 시스템이 여러 개 혼재된 제조 기업,
설계 데이터를 여러 부서에서 검토해야 하는 조직,
협력사와 3D 모델 공유가 잦은 기업에 특히 적합합니다.

Q9. 설계 라이선스 수를 줄이는 데 도움이 되나요?

네. VIZDesign을 활용하면
설계 CAD 라이선스 없이도 3D 검토가 가능하므로,
품질/생산/영업 부서의 불필요한 CAD 라이선스를 줄일 수 있습니다.

Q10. 교육이나 매뉴얼은 제공되나요?

기본 매뉴얼이 포함되며, 기업 고객은 원격 교육 지원도 요청할 수 있습니다.
